Датчик движения — это удобное решение, которое находит всё большее применение в современном мире. Рассматриваемый сегодня модуль, имеющий полное название Инфракрасный пироэлектрический датчик движения WAVGAT HC-SR501, представляет собой компактное устройство размером всего 32 на 29 мм и весом около 7 граммов. Эта малышка реагирует на появление людей в своей зоне действия, обеспечивая дополнительный уровень безопасности и комфорта, пишет Дзен-канал "Самоделки от любителя".
Принцип работы датчика
Датчик движения работает на основе пиротехнической линзы, которая позволяет улавливать тепловые лучи. Эта линза, обладая специфической формой Френеля, захватывает инфракрасное излучение, исходящее от объектов, находящихся в пределах её поля зрения. Когда линза фиксирует тепло, на выходе формируется логический сигнал, который может активировать освещение или сигнализацию.
Конструкция устройства

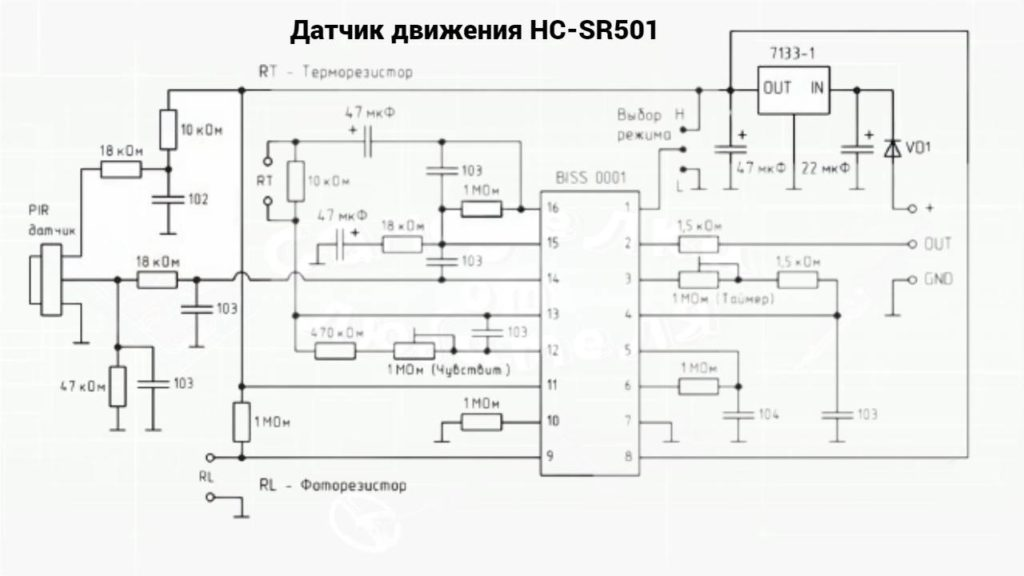

На плате датчика расположены три контакта, служащие для подключения питания: центральный вывод предназначен для выходного сигнала, а по бокам размещены клеммы для подключения плюса и минуса. Учитывая защиту от переполюсовки, можно легко определить полярность: диод, установленный рядом с плюсовым контактом, помогает избежать потенциальных повреждений при неправильном подключении.
Дополнительно на плате есть два подстроечных резистора: один для настройки чувствительности, позволяющий задавать предел срабатывания датчика на расстоянии от 3 до 7 метров, а другой — для установки временной задержки после срабатывания, в диапазоне от 5 до 300 секунд.
Режимы работы и дополнительные возможности
Датчик предлагает два режима работы, переключаемых при помощи перемычки: низкий (L) и высокий (H). В режиме H очистка будет происходить каждый раз при обнаружении объекта, а в режиме L таймер будет запущен на время, установленное ранее. Это делает устройство не только эффективным, но и адаптивным.
Несмотря на особенности конструкции, устройство обладает возможностью подключения дополнительных компонентов, таких как терморезистор и фоторезистор. Это позволяет адаптировать работу датчика к условиям освещения и температуры, например, чтобы он активировался только в темноте, чем создаётся оптимальный ночной светильник.
Работа с нагрузками, превышающими выходные значения датчика, возможна только через дополнительный транзисторный усилитель или модуль реле. Такой подход обеспечивает безопасность и долговечность устройства, сохраняя его работоспособность даже при подключении мощных ламп.
